▪️STRUTTURE IN TRAVATURE RETICOLARI - ES: LA TORRE EIFFEL

24/09/2019, 15:21

La travatura reticolare (o struttura reticolare) è una struttura composta da un insieme di aste (travi) complanari, vincolate ai nodi in modo da costituire un elemento resistente e indeformabile.

Descrizione

È formata da due elementi continui chiamati correnti, e da un'anima scomposta in elementi lineari. Di questi ultimi, alcuni sono disposti in verticale e altri appaiono inclinati. Gli elementi verticali vengono denominati montanti, quelli inclinati vengono chiamati diagonali. I montanti e i diagonali devono assorbire le sollecitazioni tangenziali che sorgono con l'inflessione dei correnti determinando lo scorrimento relativo di questi, come se fossero sottoposti alla sola azione di trazione (o di compressione).

Tenendo conto del meccanismo resistente della struttura reticolare è possibile ridurre il numero delle aste al minimo strettamente necessario e disporle in triangolazioni semplici, con lati e angoli simili per garantire una regolare distribuzione degli sforzi.

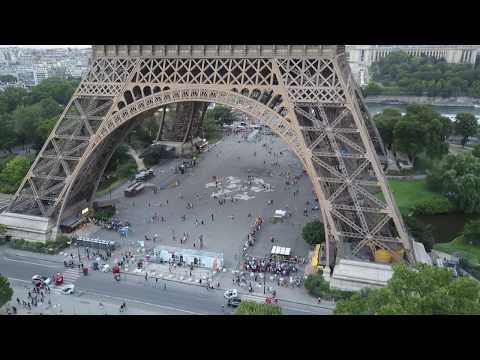

Utilizzo applicativo delle travature reticolari : Torre Eiffel (Champ de Mars, 5 Avenue Anatole France, 75007 Paris, Francia)

Ruolo delle travature reticolari sulla Torre Eiffel - resistenza ai carichi accidentali.

La sagoma della torre Eiffel non è stata determinata da ragioni estetiche, o magari dall'estro artistico di Eiffel e dei suoi dipendenti, bensì da considerazioni di fisica e di matematica, legate all'esigenza di contrastare adeguatamente la forza del vento che esercita, sull'intera struttura, una spinta orizzontale, e che potrebbe potenzialmente comprometterne l'equilibrio. La curvatura degli spigoli della Torre è dovuta proprio a questi calcoli, e il suo profilo sinuoso e dinamico converte le sollecitazioni di flessione e taglio in sollecitazioni di compressione alla base, scaricando così a terra non solo il proprio peso, bensì anche la spinta del vento. Altra escogitazione di Eiffel per ridurre le sollecitazioni del vento fu l'adozione di una struttura reticolare: la Torre, infatti, è formata da una robusta travatura metallica a maglie triangolari, la quale riduce l'area esposta al vento che, dunque, non ha a disposizione molto spazio per esercitare la sua pressione. Si tratta dunque, di un'intuizione vincente per ottenere la massima resistenza possibile al vento.

Rif. Wikipedia, manuale di scienza delle costruzioni.
